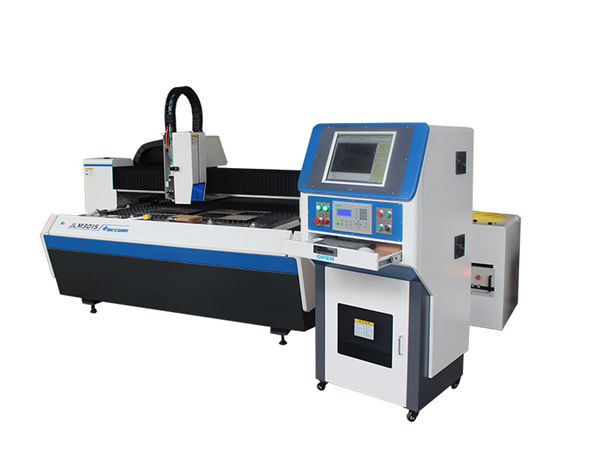

peiriannau torri laser metel tenau bach manwl uchel traul gwrth-cyrydiad

Manylion Cynnyrch

Ardystiad: ISO9001: 2008

Telerau Talu a Llongau:

Isafswm y Gorchymyn: 1 uned

Pris: negodi

Manylion Pecynnu: Achos Pren

Amser Dosbarthu: 7-15 diwrnod

Gallu Cyflenwi: 2000 uned y mis

Disgrifiad Manwl o'r Cynnyrch

Enw Cynnyrch:	Peiriant Torri Laser Ffibr metel manwl uchel	Pwer Laser:	500w / 800w
Man Gweithio:	500 * 500mm	Cyflymder Symud Uchaf:	60m / mun
Cywirdeb Lleoli:	± 0.01-0.03	Cyflenwad Powe:	3 × 380V ± 10% 220V ± 10%
Pecyn:	Achos Pren	Gwarant:	1 flwyddyn

Mae peiriant torri laser trachywiredd wedi'i ddylunio a'i wneud gan RISE LASER. Mabwysiadwyd gyda thechnoleg laser blaenllaw ar gyfer cymhwysiad metel dalen denau. Mae'r peiriant wedi'i gyfuno â system torri laser marmor a Cypcut. Gyda dylunio integredig, system gyrru modur llinellol nenbont ddeuol, rhyngwyneb cyfeillgar a gweithio sefydlog tymor hir.

* Strwythur diogelwch
* Llai o alwedigaeth, yn dda ar gyfer gweithdy bach.
* Opertaion hawdd
* Y system torri cypcut flaenllaw, sy'n hawdd ei defnyddio.
* Gwisg gwrth-cyrydiad
* Mae gwaith cynnal a chadw am ddim ar rannau trosglwyddo, torri deunydd cyrydol ar gael.
* Yn sefydlog ac yn wydn
* Offeryn peiriant marmor, llai o ystumio, sefydlogrwydd uchel, gwrth-sioc wrth weithio ar gyflymder uchel.
* Torri trachywiredd
* Daw'r torri gorau o'r Swistir RAYTOOLS pen torri laser
Laserau ffibr
* Wedi'i fabwysiadu gyda laserau ffibr brand uchaf Tsieina wedi'u gwneud gydag ansawdd da a sefydlogrwydd.
* Mecanwaith cynnig manwl gywirdeb
* Gall system gyrru modur llinol ddeuol wella cywirdeb ac effeithlonrwydd torri.

^Ffurfweddiad

^#	^Eitem	^Manyleb	^Brand	^Sylw
¹	^{Ffynhonnell Laser}	^800W	^Maxphotonics
²	^{modur llinol}		^Raytools
³	^{Gratio optegol}	^{datrysiad 0.5μm}	^Sbaen
⁴	^Gyrrwr		^servotronix
⁵	^{Grŵp modiwl Sgriw echel Z.}		^Grymuso
⁶	^{Pen torri laser}	^BT230	^Raytools
⁷	^{Rheilffordd canllaw llinellol trachywiredd}		^Hiwin
⁸	^Marmor	^{18001350200}	^Shandong
⁹	^{Gorchudd organ}	^Safon	^Raytools
¹⁰	^{Deunydd peiriannu}	^Safon	^Raytools	^{aloi alwminiwm hedfan}

^Paramedr

^Model		⁵⁰⁵⁰
^{Maint gweithio}		^{500 × 500 (mm)}
^{Max. Cyflymiad}		^1.2g
^{X AXIS}	^{Max. Cyflymder symud}	^{60m / mun}
	^Llwybr	^500mm
	^{Cywirdeb lleoli}	^{± 0.01mm}
	^{Cywirdeb ailadrodd}	^{± 0.004mm}
^{Y AXIS}	^{Max. Cyflymder symud}	^{60m / mun}
	^Llwybr	^500mm
	^{Cywirdeb lleoli}	^{± 0.01mm}
	^{Cywirdeb ailadrodd}	^{± 0.004mm}
^{Z AXIS}	^Llwybr	^100mm

^{Cyflwr gweithio}

¹	^{Tymheredd gweithio}	^{-10 ℃ ～ 45 ℃}
²	^{Lleithder Perthynas}	^{＜ 90% dim cyddwysydd}
³	^Amgylchedd	^{Awyru da, dim dirgryniad}
⁴	^{Cyflenwad pŵer}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{Amledd pŵer}	^50Hz

Cynnig peiriant

4.1 Mae'r rac Peiriant yn mabwysiadu strwythur marmor a system torri laser CNC yr UD. Gyda dylunio integredig, trwy brosesu peiriannau melino gantri, felly i wneud y symudiad yn gywir. System gyrru modur .linear, rhyngwyneb cyfeillgar a gweithio sefydlog tymor hir.
Rheilffordd canllaw llinellol fanwl gywir THK Japan, gyda chywirdeb uchel, sgrafelliad isel ac yn hawdd ei ymgynnull neu ei gyfnewid.

4. 2 ben torri laser
BT230 (Raytools, brand y Swistir) pen torri laser gyda system ffocws awto. Gall atal gwastraff deunyddiau rhag torri ystumiad. Gall y gwydr amddiffyn gadw ac amddiffyn cost isel y rhannau optegol pwysig y tu mewn i'r pen torri. Mae'r system ffocws awto yn addas ar gyfer prosesu dalennau metel nad ydynt yn fflat. O'i gyfuno â laserau o ansawdd uchel, gellir defnyddio'r BT230 yn helaeth mewn diwydiannau cerameg, meddygol, lled-ddargludyddion a diwydiannau eraill.

^collimation	^100mm
^ffocws	^125mm
^{agorfa optegol}	^25mm
^{nozzel (sengl)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0mm}
^{deunyddiau lens}	^cwarts
^{plwg ffibr}	^QBH
^{Pwysau ategol}	^{Max. 20bar}
^pwysau	^{~ 1.5Kg}

4. 3 System reoli

Gall defnyddio gweithrediad cyfrifiadur diwydiannol PC proffesiynol, rhyngwyneb graffigol, hawdd ei weithredu, meddalwedd rheoli torri proffesiynol ddylunio amrywiaeth o graffeg a thestun, prosesu amser real, cefnogi CAD, CorelDraw a meddalwedd mapio broffesiynol arall.
. Gweithrediad rheoli cyfrifiadur diwydiannol o ansawdd uchel
. System dorri CNC effeithlon, hawdd ei gweithredu
. Swyddogaeth olrhain awtomatig echel Z.
System rheoli torri CNC
System rheoli torri CNC yw'r defnydd o gerdyn rheoli perfformiad uchel, wedi'i seilio ar ddatblygiad Proffesiynol Windows XP, gan docio'n llawn â system reoli CNC, felly, mae'r rheolaeth amser real a'r feddalwedd yn cynyddu rhwng peiriant a ffynhonnell laser yn fwy cyfleus a chyflym.

Prif nodweddion y system reoli

Gweithrediad sefydlog, gallu gwrth-ymyrraeth da
Cyflymder symud yn gyflym, cychwyn a stopio llyfn
Effaith torri da, cyflymder torri cyflym
Gwell gallu i brosesu data mawr
Rheoli allbwn: cefnogi modd allbwn endid unedig, cefnogi unrhyw sefyllfa i ddechrau torri, ynghyd â'r CC a graffeg dau fodd allbwn, gellir eu haddasu ar ôl y paramedrau stopio.

Meddalwedd

l Fersiwn Saesneg ar gael
l Arbed ffeiliau prosesu fel y cawsant eu hail-lenwi
l cynnig gweithio ac arddangosfa cyflwr torri
l Yn gallu cefnogi ffeiliau DXF, cod G rhyngwladol G.
l Torri Cyfrifiad yn awtomatig
l Yn ôl anghenion Prosesu, mae'n cefnogi newid y safle cychwyn torri a chyfeiriad prosesu, yn y cyfamser, bydd dynameg y system yn addasu i arwain i mewn neu arwain safle'r llinell.
Optimeiddio'r amser gweithio wrth fewnforio'r ffeiliau neu'r addasiad â llaw.
Mae data rhannol a fewnforiwyd ac a gymhwysir o'r grŵp ar gael
Meddalwedd nythu awtomatig CAM
Mae ymateb uchel, cyfradd samplu uchel, cyfradd drosglwyddo uchel, yn gwarantu sefydlogrwydd y system servo, trwy'r system, gall allwedd raddnodi gwaith y synhwyrydd.
Gall system EtherCAT BUS CNC (AheadTechs) gefnogi'r rheolaeth yn hyblyg ar gyfer mwy o ryngwyneb cyfuniad. Cefnogwch i amrywiaeth o ddulliau o iawndal traw siafft i sicrhau cywirdeb peiriannu.
Rheolaeth ar gyfer prosesu ystadegau rhannau a maint cynhyrchu.

^{Paramedr Torri Theori}

^{Pwer (W)}	^Deunydd	^{Trwch (mm)}	^{Cyflymder torri (m / mun)}	^Nwy
⁸⁰⁰	^{Dur gwrthstaen}	¹	^8-9	^N2
		²	^5-6	^N2
		³	^1.8-2	^N2
		⁴	^1.2-1.3	^N2
⁸⁰⁰	^{Dur carbon}	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
